Aluminiumfenster und -türenwerden häufig in der Wohn-, Gewerbe-, Industrie- und Hochhausarchitektur eingesetzt, da sie strukturelle Festigkeit, Designflexibilität, Wetterbeständigkeit, geringen Wartungsaufwand und Kompatibilität mit modernen Verglasungssystemen vereinen. Die effektivste Spezifikation ist jedoch nicht nur eine Frage der Wahl von Aluminium. Rahmenserie, Legierungsgrad, Öffnungskonfiguration, Glasaufbau, thermische Trennung, Dichtungen, Beschläge, Oberflächenbehandlung, Entwässerung und Installationsdetails beeinflussen alle die endgültige Leistung einer fertiggestellten Öffnung. In diesem Leitfaden wird erklärt, wie diese Elemente zusammenarbeiten, wie man gängige Konfigurationen vergleicht, wie man ein System an eine Gebäudeumgebung anpasst und wie man Spezifikationsfehler vermeidet, die den Komfort oder die Serviceleistung beeinträchtigen können.
Inhaltsverzeichnis
Klicken Sie auf einen beliebigen Abschnitt, um direkt zum Thema zu springen.
- 1. Warum die Materialauswahl bei modernen Öffnungen wichtig ist
- 2. Das Struktursystem verstehen
- 3. Wie sich die Legierungsauswahl auf die Leistung auswirkt
- 4. So funktionieren Rahmenserien und Profiltiefe
- 5. Auswahl zwischen Öffnungskonfigurationen
- 6. Wärmeleistung und Wetterkontrolle
- 7. Glas, Dichtungen, Hardware und Entwässerung
Warum die Materialauswahl bei modernen Öffnungen wichtig ist
Ein Fenster oder eine Tür ist mehr als ein Rahmen um eine Glasscheibe. Es ist Teil der Gebäudehülle, beeinflusst die Art und Weise, wie Menschen einen Innenraum erleben, und muss wiederholten Öffnungszyklen, wechselnden Temperaturen, Winddruck, Regen, Sonnenlicht und täglicher Reinigung standhalten.
Deshalb sollte die Materialauswahl zusammen mit dem Systemdesign berücksichtigt werden. Aluminium ist für architektonische Anwendungen attraktiv, da es eine nützliche Kombination aus Festigkeit, Dimensionsstabilität, Fertigungsflexibilität und relativ geringem Strukturgewicht bietet. Es kann auch in komplexe Abschnitte extrudiert werden, sodass Designer und Hersteller Kammern, Verglasungstaschen, Entwässerungswege, Dichtungen, Befestigungspositionen und andere funktionale Merkmale in ein koordiniertes Profilsystem integrieren können.
Bei einem Wohnprojekt kann dies zu schlanken Sichtlinien und praktischer Belüftung führen. Bei einem Gewerbegebäude können sich die Prioritäten hin zu größeren Glasflächen, wiederholten Öffnungszyklen, stärkeren Beschlägen oder einer strengeren Kontrolle der Luft- und Wasserbewegung verlagern. In einer Küstenumgebung sind Oberflächenschutz und Korrosionsbeständigkeit besonders wichtig. In einer Region mit starkem Wind verdienen Profilgeometrie, Verstärkung, Glasauswahl und Verankerung besondere Aufmerksamkeit.
Profile übertragen Lasten aus Verglasung, Beschlägen, Winddruck und Betriebskräften in die Gebäudestruktur.
Rahmen, Dichtungen, Entwässerungskanäle und Verglasungen wirken zusammen, um unerwünschte Luft- und Wasserbewegungen zu begrenzen.
Profilabmessungen, Ansichtslinien, Ausführung, Farbe und Öffnungsstil beeinflussen die Bildsprache einer Fassade.
Hardware und Rahmengeometrie bestimmen, wie leicht sich das Gerät öffnen, schließen, verriegeln, belüften und ausgerichtet bleiben lässt.
Die stärksten Systeme werden daher nicht durch ein einzelnes Merkmal definiert. Leistung entsteht durch Koordination. Eine hochwertige Legierung kann eine schlechte Entwässerung nicht ausgleichen. Bei ungenauer Flügelgeometrie kann ein stabiler Rahmen keine zuverlässige Abdichtung gewährleisten. Hervorragendes Glas kann eine schlecht installierte Umfangsfuge nicht überwinden. Die gesamte Baugruppe muss als eine technische Öffnung betrachtet werden.
Das Struktursystem verstehen
Die grundlegende Strukturlogik einer Aluminiumöffnung ist unkompliziert: Strangpressprofile bilden den Rahmen und die beweglichen Abschnitte, die Verglasung wird in speziellen Taschen gehalten, Beschläge werden in verstärkten Bereichen positioniert und Dichtungskomponenten schließen die vorgesehenen Lücken zwischen festen und beweglichen Teilen.
Was das System so anspruchsvoll macht, ist die Interaktion zwischen diesen Elementen. Ein von außen kompakt wirkendes Profil kann mehrere Innenkammern enthalten. Diese Kammern können bei der Steifigkeit, der Entwässerungsführung, der Platzierung der Befestigungselemente oder der thermischen Trennung hilfreich sein. Die tatsächliche Profilgeometrie kann daher eine viel nützlichere technische Geschichte erzählen als die sichtbare Oberfläche allein.
Feste Rahmen und bedienbare Abschnitte
Der feste Randrahmen stellt die Verbindung zwischen der Öffnung und der Wand her. Es muss seine Geometrie beibehalten und gleichzeitig den durch den Flügel und die Verglasung übertragenen Lasten standhalten. Im Gegensatz dazu müssen bedienbare Abschnitte ein Gleichgewicht zwischen Steifigkeit und Bewegung herstellen. Ihre Abmessungen müssen stabil genug bleiben, damit die Hardware ordnungsgemäß funktioniert und die Dichtungen einen gleichmäßigen Kontakt aufrechterhalten.
Die Verglasungstasche
Die Verglasungstasche bestimmt, wie das Glas sitzt, gestützt, gehalten und abgedichtet wird. Eine gut gestaltete Tasche stützt das Glas richtig und lässt gleichzeitig Platz für Dichtungen, Befestigungsblöcke, Entwässerungsvorkehrungen und die erforderliche Glasdicke. Die Kompatibilität zwischen Glasaufbau und Profilsystem sollte vor der Fertigung immer geprüft werden.
Gelenke und Verbindungspunkte
Eckverbindungen und mechanische Verbindungen werden beim visuellen Vergleich oft übersehen, da sie nicht der offensichtlichste Teil einer fertigen Öffnung sind. Dennoch können sie Ausrichtung, Steifigkeit, Dichtungskontinuität und Langzeitbetrieb beeinflussen. Präzises Schneiden und genaue Eckmontage sind besonders dann wichtig, wenn mehrere Einheiten in einer durchgehenden Fassade installiert werden.
Für Projektteams ist es eine nützliche Angewohnheit, eine vollständige Schnittzeichnung anzufordern, anstatt den Rahmen nur anhand von Fotos zu beurteilen. Ein Abschnitt kann die Profiltiefe, die Kammeranordnung, die Verglasungszugabe, die Position der Wärmedämmung, den Entwässerungsweg, die Position der Dichtung und die Hardware-Schnittstelle in einer einzigen Ansicht anzeigen.
Aluminiumfenster und -türenwerden am besten als konstruierte Baugruppen verstanden. Der Satz mag einfach klingen, doch das tatsächliche technische System kann je nach Profilserie, Öffnungsart, Legierung, Glas, thermischem Design, Dichtungen und Umgebungsanforderungen erheblich variieren.
Wie sich die Legierungsauswahl auf die Leistung auswirkt
Nicht alle Aluminiumprofile haben die gleichen mechanischen Eigenschaften. Legierungsfamilie und Härte beeinflussen Festigkeit, Streckgrenze, Dehnung, Bearbeitungsverhalten und die Art und Weise, wie ein Profil für eine bestimmte Lastanforderung entworfen werden kann.
Für Architektursysteme werden häufig zwei Qualitäten in Betracht gezogen: 6063-T5 und 6061-T6. Sie sind nicht in jeder Anwendung austauschbar. Die richtige Wahl hängt von der erforderlichen Profilgeometrie, dem Belastungszustand, der Herstellungsmethode und der Projektspezifikation ab.
| Materialqualität | Typischer Charakter | Typische Designüberlegungen | Wo es nützlich sein kann |
|---|---|---|---|
| 6063-T5 | Gute Profilextrusionseignung mit guten Oberflächenveredelungseigenschaften | Nützlich für viele herkömmliche Architekturprofile und detaillierte Extrusionen | Wohn- und allgemeine Gewerbesysteme |
| 6061-T6 | Höhere mechanische Festigkeit und höhere Tragfähigkeit | Kann bei korrekter Konstruktion anspruchsvollere strukturelle Anforderungen unterstützen | Größere Abschnitte, schwerere Verglasungen oder Anwendungen, die eine höhere strukturelle Kapazität erfordern |
Stärke ist nur ein Auswahlkriterium
Eine stärkere Legierung führt nicht automatisch zu einer besseren Öffnung. Wenn ein Profil für seinen vorgesehenen Zweck unnötig schwer ist, kann es sein, dass andere Teile des Systems einfach aufgrund der höheren Materialfestigkeit nicht besser werden. Profilgeometrie, Wandstärke, Spannweite, Stützabstand, Glasgewicht, Beschlaganordnung und Verankerung müssen noch beurteilt werden.
Die sinnvollere Frage lautet nicht: „Welche Legierung ist am stärksten?“ sondern „Welche Legierung unterstützt das erforderliche Design mit geeigneter Geometrie und Fertigungskonsistenz?“ Dieser Wandel führt zu besseren technischen Entscheidungen, da er die Materialeigenschaften mit den tatsächlichen Anwendungsbedingungen verknüpft.
Rückverfolgbarkeit und Konsistenz des Materials
Bei größeren Projekten ist die Konsistenz über Produktionschargen hinweg wichtig. Die ausgewählte Legierung und der Härtegrad sollten in der technischen Spezifikation klar definiert sein und die Produktionsaufzeichnungen sollten es ermöglichen, zugelassene Materialien von Ersatzmaterialien zu unterscheiden. Die Konsistenz ist insbesondere dann relevant, wenn die Profilbearbeitung, Eloxierung oder Beschichtung in mehreren Produktionsschritten erfolgt.
- Definieren Sie die Legierung und den Härtegrad:Vermeiden Sie weit gefasste Begriffe wie „hochfestes Aluminium“ ohne technische Bezeichnung.
- Passen Sie den Abschnitt an die Last an:Materialauswahl und Profilgeometrie sollten gemeinsam betrachtet werden.
- Überprüfen Sie die Herstellungsanforderungen:Schneiden, Bearbeiten, Fügen und Endbearbeiten können die praktische Leistung des fertigen Bauteils beeinträchtigen.
- Halten Sie die Aufzeichnungen aufeinander abgestimmt:Die Materialspezifikationen sollten mit den Produktionszeichnungen und der Prüfdokumentation übereinstimmen.
So funktionieren Rahmenserien und Profiltiefe
Rahmenserien werden häufig verwendet, um die Nennbreite oder Strukturfamilie eines Aluminiumprofils zu beschreiben. Sie bieten Käufern und Designern einen bequemen Ausgangspunkt für den Vergleich, aber die Seriennummer allein definiert nicht die vollständige Leistung eines Fensters oder einer Tür.
Ein tieferer Rahmen kann mehr Innenraum für Kammern, Glas, Dichtungen, Verstärkungen oder thermisch getrennte Komponenten bieten. Ein kompakteres Profil kann zu schlankeren optischen Proportionen führen. Keiner der beiden Ansätze ist allgemein überlegen. Die richtige Balance hängt vom Gebäude, der Verglasungskonfiguration, der strukturellen Spannweite, der Witterungseinflüsse und dem Designziel ab.
| Designvariable | Was es beeinflusst | Warum es wichtig ist |
|---|---|---|
| Profiltiefe | Profilsteifigkeit, Verglasungsanpassung, Systemgeometrie | Tiefere Abschnitte können zusätzlichen strukturellen und funktionalen Raum bieten |
| Wandstärke | Lokale Steifigkeit, Bearbeitungsverhalten, Verbindungsfestigkeit | Eine unzureichende Abschnittsgestaltung kann zu Verzerrungen oder schlechter Hardwareunterstützung führen |
| Kammerlayout | Stärke, Entwässerung, thermische Strategie | Die innere Geometrie beeinflusst mehr als nur das Aussehen |
| Glastaschenformat | Glaskompatibilität und Dichtungsanordnung | Der Rahmen muss den vorgegebenen Glasaufbau korrekt tragen |
Warum die gleiche Serie unterschiedlich abschneiden kann
Zwei Produkte mit derselben Nennserienbezeichnung können sich in Legierung, Wandstärke, Kammerdesign, Hardwaresystem, Glaskonfiguration und thermisch getrennter Konstruktion unterscheiden. Daher sollten Seriennummern als Identifikatoren innerhalb eines Systems und nicht als universelle Leistungskennzeichnungen behandelt werden.
Für den technischen Einkauf und die Designkoordination ist es hilfreich, Schnittzeichnungen nebeneinander zu vergleichen. Dies erleichtert das Erkennen von Unterschieden, die allein anhand der Produktnamen nur schwer zu beurteilen sind.
Auswahl zwischen Öffnungskonfigurationen
Der Öffnungsstil wirkt sich direkt auf Belüftung, Reinigung, Sichtlinien, Hardwarelasten, Wassermanagement und die Interaktion der Öffnung mit dem Raum oder der Fassade aus. Eine passende Konfiguration beginnt nicht nur beim Aussehen, sondern auch beim Verwendungszweck.
Der Scharnierbetrieb kann für eine effektive Belüftung und einen freien Öffnungsbereich sorgen. Es ist nützlich, wenn direkter Luftstrom und praktischer Betrieb im Vordergrund stehen.
Schiebeflügel bewegen sich innerhalb ihrer eigenen Ebene, was nützlich sein kann, wenn der äußere oder innere Freiraum für einen schwingenden Flügel begrenzt ist.
Wenn die Öffnungsgeometrie und die Dichtungen richtig konstruiert sind, kann der Betrieb mit Scharnieren von oben eine Belüftung ermöglichen und gleichzeitig die Bewältigung von leichtem Regen unterstützen.
Mehrere miteinander verbundene Paneele können eine breite Öffnung schaffen, wenn das Projekt eine stärkere Verbindung zwischen Innen- und Außenräumen erfordert.
Flügelsysteme
Flügelelemente können einen relativ direkten Luftstromweg bieten und werden häufig dort eingesetzt, wo Belüftung wichtig ist. Da der Flügel in die Öffnungsrichtung ragt, sollten Designer die Platzierung der Möbel, Verkehrswege, Reinigungszugang und die Reichweite der Beschläge überprüfen.
Schiebesysteme
Schiebeelemente werden häufig dort eingesetzt, wo eine platzsparende Öffnungsbewegung erwünscht ist. Die Spurausrichtung, die Qualität der Rollen, die Entwässerung und die Beziehung zwischen beweglicher Platte und Rahmen sind für einen reibungslosen Betrieb von zentraler Bedeutung. Ein Schiebesystem sollte nicht nur danach beurteilt werden, wie reibungslos sich ein Ausstellungsstück im Neuzustand bewegt; Auch die langfristige Wartung der Gleisgeometrie und der Hardware ist wichtig.

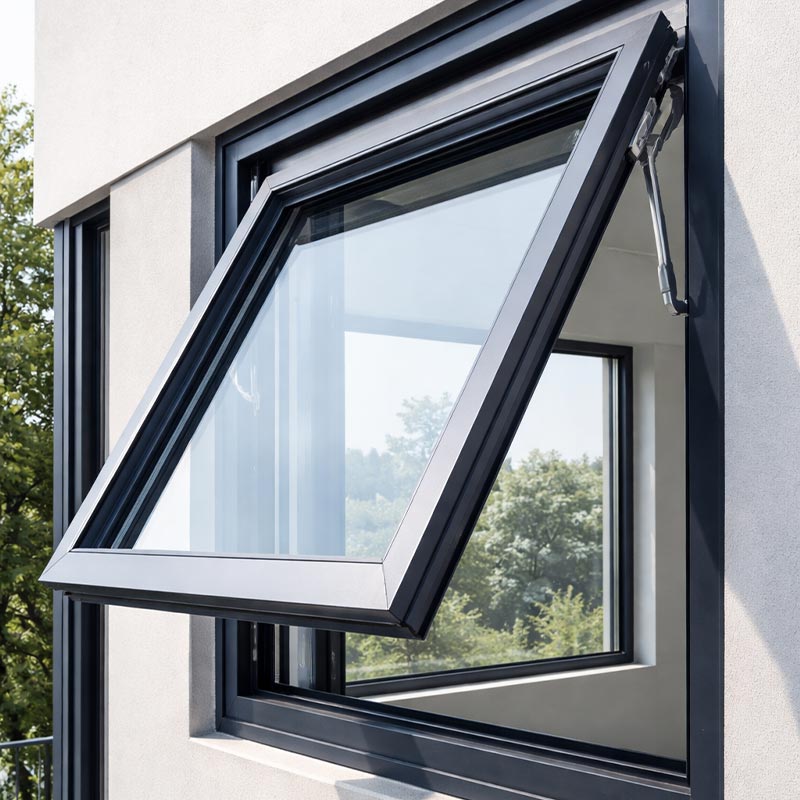

Markisen und spezielle Konfigurationen
Markisenfenster können für eine kontrollierte Lüftung praktisch sein und einen prägenden Fassadenrhythmus schaffen. Spezielle Konfigurationen können auch verschiedene Öffnungsmodi, wie z. B. Schiebe- und Flügelfunktionen, kombinieren, um komplexe Raumaufteilungen zu ermöglichen.
Wärmeleistung und Wetterkontrolle
Die thermische Leistung wird nicht allein durch Aluminium bestimmt. Die wichtige Frage ist, wie sich die Wärme durch die gesamte Baugruppe bewegt und wie Rahmen, Glas, Dichtungen, Abstandshalter und die umgebende Konstruktion diese Bewegung bewältigen.
Herkömmliches Aluminium ist hochleitfähig. Bei Gebäuden, die eine verbesserte Wärmeleistung erfordern, können thermisch getrennte Systeme den direkten leitenden Pfad durch den Rahmen unterbrechen, indem ein Separator mit geringer Leitfähigkeit zwischen Teilen des Metallabschnitts verwendet wird. Zu diesem Zweck werden üblicherweise Wärmedämmschichten auf PA66-Basis eingesetzt.
Warum thermische Trennungen wichtig sind
Der Hauptzweck einer thermischen Trennung besteht darin, die direkte Wärmeübertragung durch den Rahmen zu reduzieren. Ein richtig konstruiertes System kann auch das Verhalten der Innenoberflächentemperatur verbessern und die Wahrscheinlichkeit von Kondensation unter geeigneten Innen- und Außenbedingungen verringern.
Die Leistung der thermischen Trennung hängt jedoch von mehr als nur dem Hinzufügen eines Isolierstreifens ab. Die Geometrie der Wärmedämmung, die Kontinuität um die Ecken, das Glaskantendesign, die Hardware-Schnittstellen, die Rahmentiefe, die Dichtungen und die Installation beeinflussen alle das tatsächliche Ergebnis.
Luft-, Wasser- und Windwiderstand
Die Wetterleistung sollte als System bewertet werden. Kompressionsdichtungen, Entwässerungskanäle, Dichtungen, Verglasungsschnittstellen, Druckmanagement, Eckverbindungen und Rahmengeometrie tragen zum Endergebnis bei.
Der Windwiderstand ist gleichermaßen von der Gesamtkonfiguration abhängig. Profilsteifigkeit, Glasabmessungen, Pfostenabstand, Verstärkung, Verankerung und Gebäudehöhe können die Designanforderungen erheblich verändern. Eine Produktspezifikation, die den Test- oder Designkontext nicht angibt, sollte daher sorgfältig interpretiert werden.
| Leistungsbereich | Schlüsselkomponenten | Typischer technischer Schwerpunkt |
|---|---|---|
| Thermal | Wärmedämmung, Rahmengeometrie, Glas, Abstandshalter, Dichtungen | Reduzieren Sie leitende und konvektive Wärmepfade |
| Luftdichtheit | Dichtungen, Eckverbindungen, Hardware-Komprimierung | Sorgen Sie bei Betrieb und Bewegung für eine kontinuierliche Abdichtung |
| Wasserdichtigkeit | Entwässerungsrinnen, Entwässerungswege, Dichtungen, Druckregelung | Leiten Sie einfallendes Wasser von den Innenflächen weg |
| Windwiderstand | Profilsteifigkeit, Glas, Verstärkung, Anker | Kontrollieren Sie die Durchbiegung und sorgen Sie für einen sicheren Betrieb unter Last |
Bei klimasensiblen Gebäuden ist dieser Gesamtsystemansatz besonders wichtig. Eine Spezifikation sollte erläutern, welche Teile der Baugruppe zur erforderlichen Leistung beitragen, anstatt eine isolierte Leistungszahl ohne Kontext darzustellen.
Glas, Dichtungen, Hardware und Entwässerung
Der Rahmen ist nur ein Teil einer Öffnung. Glas, Dichtungen, Beschläge und Entwässerung können darüber entscheiden, ob das fertige Gerät im täglichen Gebrauch die erwartete Leistung erbringt.
Glaskonfiguration
Beim Profilsystem sind Glasdicke, Scheibenanzahl, Hohlraumbreite, Beschichtungsauswahl, Akustikkonfiguration und Sicherheitsanforderungen zu berücksichtigen. Schwereres Glas erhöht die Belastung des Flügels und der Beschläge, daher muss die Kompatibilität überprüft und nicht angenommen werden.
Beispielsweise kann eine Mehrscheiben-Isolierverglasung die thermische und akustische Leistung verbessern, der Rahmen muss jedoch über eine ausreichende Glastaschentiefe und Tragfähigkeit verfügen, um den gewählten Aufbau zu unterstützen. Die Glasauswahl sollte daher zusammen mit der Rahmenauswahl erfolgen.
Dichtungen und Dichtungen
Dichtungen halten den Kontakt zwischen Komponenten aufrecht, die eine kontrollierte Trennung erfordern. Dichtungssysteme auf EPDM-Basis werden häufig in architektonischen Anwendungen eingesetzt, da sie bei korrekter Spezifikation und Installation nützliche Witterungseigenschaften bieten.
Auch die Geometrie der Dichtung spielt eine Rolle. Eine Dichtung muss ausreichend komprimiert sein, um die Kontinuität aufrechtzuerhalten, darf aber nicht so stark überlastet werden, dass der Betrieb unnötig erschwert wird. Eckverbindung, Dichtungslänge, Verbindungsplatzierung und Installationsqualität tragen alle zur Zuverlässigkeit der Dichtung bei.
Hardware
Scharniere, Schlösser, Rollen, Griffe, Begrenzer, Klemmscheren und Mehrpunktsysteme müssen auf die Größe und das Gewicht des Flügels abgestimmt sein. Die Hardwarekapazität sollte neben der Betriebsfrequenz und der Umweltbelastung berücksichtigt werden.
Drainage
Ein ordnungsgemäß entwässerter Rahmen sorgt nicht dafür, dass jede Oberfläche absolut trocken bleibt. Stattdessen verwaltet es die anfallende Feuchtigkeit, indem es das Wasser über kontrollierte Wege zu externen Abflusspunkten leitet. Entwässerungsöffnungen sollten nach der Herstellung, Fertigstellung, Installation und Reinigung frei bleiben.
- Glaskompatibilität:Bestätigen Sie Dicke, Gewicht, Taschentiefe und Glasurmethode.
- Kontinuität der Dichtung:Überprüfen Sie ggf. Ecken, Verbindungen, Kompression und Ersatzzugang.
- Hardwarekapazität:Passen Sie die Beschläge an das Flügelgewicht, die Abmessungen und die Öffnungshäufigkeit an.
- Entwässerungsweg:Stellen Sie sicher, dass das Wasser einen definierten Weg nach außen hat.
Oberflächenbehandlung und langfristiges Aussehen
Die Oberflächenbehandlung ist sowohl ein optischer als auch funktionaler Teil eines Architektursystems aus Aluminium. Die Oberfläche beeinflusst Farbe, Textur, Beständigkeit gegenüber Umwelteinflüssen, Reinigungsfähigkeit und die wahrgenommene Qualität der fertigen Fassade.
Zu den gängigen Ansätzen gehören Eloxieren, Pulverbeschichten, Wärmeübertragungseffekte für die Holzmaserung und Beschichtungen auf Fluorkohlenstoffbasis für anspruchsvolle Außenanwendungen. Jede Methode erzeugt einen anderen Oberflächencharakter und sollte entsprechend dem gewünschten Erscheinungsbild und den Umgebungsbedingungen ausgewählt werden.
Eloxierte Oberflächen
Durch Eloxieren entsteht eine kontrollierte Oxidschicht auf der Aluminiumoberfläche. Es kann metallische Oberflächen und ein dauerhaftes architektonisches Erscheinungsbild erzeugen und gleichzeitig eine visuelle Verbindung zum darunter liegenden Aluminiummaterial bewahren.
Pulverbeschichtung
Pulverbeschichtung bietet eine große Farbflexibilität und wird häufig für moderne Wohn- und Gewerbefassaden verwendet. Es kann Standardfarbsysteme und projektspezifische Endbearbeitungen unterstützen, wenn die Untergrundvorbereitung, Vorbehandlung, Aushärtung und Beschichtungsqualität ordnungsgemäß kontrolliert werden.
Holzmaserungseffekte
Durch Thermotransfertechniken können visuelle Muster erzeugt werden, die an Holz erinnern, während ein Aluminiumsubstrat erhalten bleibt. Dieser Ansatz ist nützlich, wenn ein Projekt ein wärmeres architektonisches Erscheinungsbild anstrebt, ohne die grundlegende Materialplattform zu ändern.
Was sollte überprüft werden?
| Finish-Option | Visueller Charakter | Nützliche Überlegung |
|---|---|---|
| Eloxieren | Metallisch und architektonisch | Nützlich, wenn der natürliche Charakter von Aluminium gewünscht wird |
| Pulverbeschichtung | Große Auswahl an Unifarben und Texturen | Geeignet für viele Farbprogramme im privaten und gewerblichen Bereich |
| Thermotransfer | Holzmaserungsoptik | Nützlich für Projekte, die moderne Rahmung mit wärmeren visuellen Akzenten kombinieren |
| Fluorkohlenstoffbeschichtung | Architektonisches äußeres Erscheinungsbild | Kann bei korrekter Spezifikation für anspruchsvollere Fassadenbelichtungen in Betracht gezogen werden |
Auch die Farbkonsistenz spielt eine Rolle, wenn viele Einheiten an einer Fassade installiert werden. Die Projektspezifikation sollte den Oberflächentyp, die Farbreferenz, die Glanz- oder Texturerwartungen und akzeptable Prüfkriterien definieren.
Passende Systeme für Gebäudeanwendungen
Unterschiedliche Gebäudetypen stellen unterschiedliche Anforderungen an Öffnungen. Anstatt nach einer universellen Konfiguration zu suchen, sollten Designer die vorherrschenden Umwelt- und Betriebsanforderungen des Projekts identifizieren.
Zu den Prioritäten gehören häufig Tageslicht, Belüftung, akustischer Komfort, Reinigungszugang, Wärmekontrolle und ein Gleichgewicht zwischen visuellen Proportionen und praktischem Nutzen.
Wiederholter Betrieb, größere Glasabmessungen, Fassadenkoordination, Sicherheit, Haltbarkeit und ein einheitliches Erscheinungsbild können wichtiger werden.
Winddruck, Verankerung, strukturelle Durchbiegung, Wassermanagement und Wartungszugang verdienen eine detaillierte technische Überprüfung.
Salzhaltige Luft erhöht die Bedeutung der Materialauswahl, der Oberflächenvorbereitung, der Beschichtungsqualität, der Entwässerung und der Korrosionsbeständigkeit der Hardware.
Überlegungen zum Thema Wohnen
Häuser benötigen in der Regel Öffnungen, die einfach zu bedienen, zu reinigen, zu belüften und zu warten sind. Schlafzimmer können von akustischen Überlegungen profitieren, Wohnbereiche bevorzugen möglicherweise größere Glasflächen und Küchen oder Badezimmer erfordern möglicherweise eine praktische Belüftung. Die ideale Konfiguration hängt vom Raum und nicht nur von der Gebäudekategorie ab.
Kommerzielle Überlegungen
Gewerbliche Gebäude können häufigere Öffnungszyklen und höhere Koordinationsanforderungen haben. Bei der wiederholten Installation desselben Moduls ist die Maßhaltigkeit besonders wichtig. Bei der Systemauswahl sollten die Haltbarkeit der Hardware, die Zugänglichkeit zum Austausch und die einheitliche Oberfläche besprochen werden.
Hochhäuser und Sichtfassaden
Mit zunehmender Gebäudehöhe und -exposition gewinnen Wind- und Wasserverhalten an Bedeutung. Der Rahmen sollte zusammen mit den Glasabmessungen, Befestigungspunkten, Pfosten, Riegeln und der umgebenden Wandkonstruktion analysiert werden. Es ist auch wichtig, die äußere Entwässerung und die Innenausstattung zu koordinieren, damit die Öffnung nach der Installation ordnungsgemäß funktioniert.
Industrielle Umgebungen
In Industrieanlagen können Öffnungen Staub, Feuchtigkeit, Chemikalien, Temperaturschwankungen oder intensiver Reinigung ausgesetzt sein. In diesen Situationen können Oberflächenbehandlung, Dichtungsauswahl, Hardwareschutz und Wartungszugang wichtiger sein als dekorative Merkmale.
So lesen Sie eine technische Spezifikation
Eine gute technische Spezifikation sollte das System verständlich machen, ohne auf Marketingsprache angewiesen zu sein. Käufer, Architekten, Ingenieure und Installateure sollten erkennen können, was tatsächlich geliefert wird und für welche Bedingungen die angegebene Leistung gilt.
| Spezifikationsartikel | Worauf Sie achten sollten | Warum es wichtig ist |
|---|---|---|
| Legierung und Härte | Genaue Materialbezeichnung | Bietet eine Grundlage für das Verständnis des mechanischen Verhaltens |
| Profilserie | Nominelle Familien- und Abschnittsabmessungen | Hilft bei der Identifizierung des Rahmensystems und des verfügbaren Verglasungsraums |
| Glasablagerungen | Scheibendicke, Hohlraum, Konfiguration | Bezieht sich direkt auf Gewichts-, thermische, akustische und Sicherheitsanforderungen |
| Thermisches Design | Material und Konfiguration der thermischen Trennung | Zeigt, wie die konduktive Wärmeübertragung verwaltet wird |
| Luft- und Wasserleistung | Getestete oder spezifizierte Leistung mit klaren Bedingungen | Vermeidet die Interpretation isolierter Zahlen ohne Kontext |
| Windwiderstand | Güteklasse, Auslegungsdruck oder gleichwertige Testgrundlage | Verknüpft das System mit der Projektexposition und den strukturellen Anforderungen |
| Beenden | Beschichtungs- oder Eloxalverfahren und Farbreferenz | Definiert die Erwartungen an Aussehen und Oberflächenbehandlung |
Fordern Sie Schnittzeichnungen an
Ein Profilabschnitt ist eines der nützlichsten Dokumente für den technischen Vergleich. So lässt sich erkennen, ob das Produkt über Thermokammern verfügt, wo das Glas sitzt, wie die Dichtungen funktionieren, wo Entwässerungskanäle verlaufen und wie viel Platz für Hardware zur Verfügung steht.
Fragen Sie, was die Leistungszahlen beschreiben
Zahlen sind nur dann wertvoll, wenn ihr Kontext klar ist. Ein Wärmekoeffizient kann einen bestimmten Abschnitt, einen Verglasungsaufbau oder eine komplette Baugruppe beschreiben. Einer definierten Prüfkonfiguration kann eine Wasserdichtheits- oder Windwiderstandsklassifizierung zugeordnet sein. Technische Spezifikationen sollten daher den getesteten oder berechneten Zustand erläutern und keine Zahlen ohne Referenzkonfiguration darstellen.
Trennen Sie Standardfunktionen von projektspezifischen Optionen
Einige Merkmale sind Standard für eine Produktfamilie, während andere von den Projektanforderungen abhängen. Eine klare Spezifikation sollte zwischen Standardprofiloptionen, verfügbaren Glaskonfigurationen, Oberflächenoptionen, Hardwarepaketen und kundenspezifischen Abmessungen unterscheiden.
Häufige Spezifikations- und Installationsfehler
Viele Leistungsprobleme werden nicht durch das Grundmaterial selbst verursacht. Sie entstehen durch nicht übereinstimmende Komponenten, unklare Spezifikationen, schlechte Fertigungskontrolle oder nicht auf das Fenster- und Türsystem abgestimmte Einbaudetails.
- Allein aufgrund des Aussehens auswählen:Ein schlanker Rahmen mag attraktiv aussehen, erfordert aber dennoch eine ausreichende strukturelle Kapazität für die vorgesehene Glasgröße und Umweltbelastung.
- Glasgewicht ignorieren:Eine stärkere Verglasung verändert die Belastung des Flügels und kann sich auf die Auswahl der Beschläge, Scharniere, Rollen und die Durchbiegung des Rahmens auswirken.
- Eine Seriennummer als Leistungsbewertung behandeln:Die gleiche Nennreihe kann unterschiedliche strukturelle und thermische Konfigurationen enthalten.
- Entwässerung unterschätzen:Ein Entwässerungsweg kann durch Dichtungsmittel, Schmutz, falsche Bearbeitung oder Installationsfehler blockiert sein.
- Verwendung ungeeigneter Hardware:Die Beschläge müssen den Öffnungsmaßen, dem Flügelgewicht, der Betätigungsfrequenz und der Belichtung entsprechen.
- Installationskoordination überspringen:Selbst eine ausgereifte Einheit kann eine schlechte Leistung erbringen, wenn die Grenzfläche nicht ordnungsgemäß abgedichtet, verankert und entwässert ist.
- Vergleich von Oberflächenbezeichnungen anstelle von Spezifikationen:Für zwei Beschichtungen mit ähnlichen Farbnamen können unterschiedliche Prozessanforderungen und äußere Leistungsmerkmale gelten.
- Sich auf eine vage Haltbarkeitssprache verlassen:Aussagen wie „sehr stark“ oder „langlebig“ sind weniger nützlich als definierte Informationen zu Material, Verarbeitung, Prüfung und Wartung.
Die Installation ist Teil des Systems
Die Öffnung sollte so eingebaut werden, dass ihr Rahmen korrekt ausgerichtet, mechanisch gesichert und in die Wandkonstruktion integriert bleibt. Umfangsfugen erfordern geeignete Materialien und Details, um Bewegung und Feuchtigkeit zu bewältigen.
Bei Schiebe- und Mehrpunktsystemen ist die Ausrichtung besonders wichtig. Ein leicht unrechtmäßiger Rahmen kann zu ungleichmäßiger Kompression, vorzeitigem Hardware-Verschleiß oder schwieriger Bedienung führen. Einbautoleranzen sollten daher vor Beginn der Arbeiten festgelegt werden.
Warum Präzisionsfertigung wichtig ist
Die Extrusion ist nur der Anfang des Herstellungsprozesses. Architekturöffnungen umfassen typischerweise Schneiden, CNC-Bearbeitung, Bohren, Eckenbearbeitung, Montage, Verglasung, Abdichtung, Oberflächenbearbeitung, Inspektion und Verpackung. Jede Phase kann Einfluss auf die Endmontage haben.
Maßhaltigkeit ist besonders wichtig, da Fenster und Türen aus mehreren interagierenden Komponenten bestehen. Wenn eine Lochposition, Schnittlänge, Eckverbindung oder Verglasungstasche inkonsistent sind, kann das Problem später als Hardwareproblem, Ausrichtungsproblem, Dichtungsproblem oder Installationsanpassung auftreten.
Extrusionskontrolle
Extrudierte Profile sollten die vorgesehene Querschnittsgeometrie innerhalb definierter Toleranzen beibehalten. Konsistenz wird immer wichtiger, wenn Profile zu großen Baugruppen zusammengefügt werden oder wenn mehrere Einheiten optisch an einer Fassade ausgerichtet werden müssen.
CNC-Bearbeitung
Durch computergesteuerte Bearbeitung kann die Wiederholbarkeit von Hardware-Löchern, Entwässerungsmerkmalen, Griffpositionen, Eckschnittstellen und anderen kritischen Vorgängen verbessert werden. Der Wert der Bearbeitung liegt nicht nur in der Automatisierung, sondern auch in der wiederholbaren Prozesskontrolle und -prüfung.
Montagequalität
Montageteams müssen den Zusammenhang zwischen Rahmenabmessungen, Dichtungen, Glas, Beschlägen und Entwässerung verstehen. Die richtige Platzierung der Komponenten kann ebenso wichtig sein wie die Qualität der Komponenten. Auch eine falsch eingebaute Premium-Dichtung stellt immer noch einen Montagefehler dar.
Inspektionspunkte
- Wareneingangskontrolle:Bestätigen Sie die angegebene Legierung, die Profilabmessungen und den sichtbaren Materialzustand.
- Bearbeitungskontrolle:Überprüfen Sie kritische Löcher, Schlitze, Entwässerungsöffnungen und Abmessungen anhand genehmigter Zeichnungen.
- Montagekontrolle:Überprüfen Sie die Ausrichtung der Ecken, die Installation der Hardware, die Kontinuität der Dichtungen und die Unterstützung der Verglasung.
- Funktionsprüfung:Betätigen Sie die repräsentativen Einheiten wiederholt, um die reibungslose Bewegung und das Einrasten der Verriegelung zu überprüfen.
- Endkontrolle:Überprüfen Sie Farbe, Aussehen der Beschichtung, Kratzer, Gebrauchsspuren und sichtbare Oberflächenfehler.
Ein disziplinierter Produktionsprozess schafft eine stärkere Verbindung zwischen der technischen Spezifikation und dem, was auf der Baustelle ankommt. Diese Verbindung ist besonders wertvoll für Projekte mit wiederholten Modulen oder einer strengen Fassadenkoordination.
Ein praktischer Auswahlrahmen
Ein systematischer Auswahlprozess kann die Spezifikationsarbeit klarer gestalten und das Risiko verringern, eine kritische Anforderung zu übersehen.
- Definieren Sie die Gebäudeumgebung:Identifizieren Sie Klima, Exposition, Gebäudehöhe, Ausrichtung, Luftfeuchtigkeit, Salzexposition und Reinigungsbedingungen.
- Definieren Sie die Öffnungsfunktion:Entscheiden Sie, ob Belüftung, große lichte Öffnungen, kompakte Bewegung, Sicherheit, Zugang oder akustische Kontrolle höchste Priorität haben.
- Definieren Sie die Verglasungsanforderung:Legen Sie die Glasdicke, die Anzahl der Scheiben, die Sicherheitseigenschaften, die akustischen Ziele und das erwartete Gewicht der Einheit fest.
- Strukturelle Anforderungen definieren:Überprüfen Sie Öffnungsabmessungen, Windlasten, Spannweite, Verankerung und erwartete Betriebskräfte.
- Thermische Anforderungen definieren:Bestimmen Sie, ob eine thermisch getrennte Konfiguration erforderlich ist, und koordinieren Sie diese mit dem Verglasungssystem.
- Oberflächenbehandlung definieren:Wählen Sie je nach Umweltbelastung und architektonischer Absicht Eloxierung, Pulverbeschichtung, Holzmaserung oder eine andere spezifizierte Oberfläche.
- Hardware definieren:Passen Sie Scharniere, Schlösser, Griffe, Rollen, Scheren und andere Beschläge an die Flügelgröße und die Betätigungshäufigkeit an.
- Überprüfen Sie die Installation:Bestätigen Sie Wandschnittstellen, Verankerungen, Unterlegscheiben, Umfangsverbindungen, Entwässerung und Einstellzugang.
- Rezensionsdokumentation:Stellen Sie sicher, dass Zeichnungen, Spezifikationen, Prüfkriterien und genehmigte Oberflächenmuster mit dem Produktionsauftrag übereinstimmen.
Für Projektteams, die Systeme vergleichen, kann eine nützliche Bewertungsmatrix dafür sorgen, dass sich die Diskussionen auf messbare Merkmale und nicht auf allgemeine Produktbeschreibungen konzentrieren.
| Bewertungskategorie | Schlüsselfrage | Bevorzugter Beweis |
|---|---|---|
| Material | Sind Legierung und Härte klar definiert? | Technische Materialspezifikation |
| Profil | Passt der Abschnitt zur Öffnungsgröße und Belastung? | Schnittzeichnungs- und Konstruktionsdaten |
| Verglasung | Kann das System den erforderlichen Glasaufbau unterstützen? | Glastaschenmaße und Belastungsdaten |
| Thermal | Ist die thermische Strategie für das Gebäude geeignet? | Systemdetails und thermische Leistungsdaten |
| Wetter | Wie werden Luft und Wasser verwaltet? | Dichtungslayout, Entwässerungsdesign und Testdaten |
| Hardware | Ist das Betriebssystem mit dem Flügel kompatibel? | Hardwareplan und Belastbarkeit |
| Beenden | Ist die Oberflächenbehandlung umweltfreundlich? | Endspezifikation und Inspektionsstandard |
| Installation | Kann das Gerät konsistent installiert und eingestellt werden? | Installationsdetails und Methodenanweisung |
Die nützlichste Spezifikation ist eine, die von Design-, Beschaffungs-, Produktions-, Qualitätskontroll- und Installationsteams verstanden werden kann, ohne dass in jeder Phase unterschiedliche Interpretationen erforderlich sind.
Wenn Individualisierung Sinn macht
Kundenspezifische Konfigurationen können nützlich sein, wenn Standardmodule nicht vollständig den Projektanforderungen entsprechen. Zu den gängigen Anpassungsbereichen gehören Profilabmessungen, Öffnungsgröße, Glaskonfiguration, Hardware-Kombinationen, Finish, Farbe, thermisch getrennte Konstruktion und spezielle Schnittstellendetails.
Die Anpassung sollte weiterhin durch einen dokumentierten technischen Prozess gesteuert werden. Für ein kundenspezifisches Produkt sind genehmigte Zeichnungen, definierte Toleranzen, klare Materialanforderungen und eine einheitliche Prüfmethode erforderlich. Anpassung ist am effektivsten, wenn sie eine echte Projektanforderung erfüllt, anstatt die Komplexität ohne funktionalen Nutzen zu erhöhen.
Die Rolle der technischen Kommunikation
Eine gute Kommunikation zwischen Projektteam und Hersteller kann vermeidbare Probleme verhindern. Zu den wichtigen Informationen gehören Öffnungsmaße, Glasspezifikationen, erwartete Umweltbelastung, Leistungsprioritäten, bevorzugter Betrieb, Anforderungen an die Verarbeitung, Installationsbeschränkungen und relevante lokale Standards.
Klare Fragen führen oft zu besseren Antworten als allgemeine Anfragen. Die Frage nach einem Profilabschnitt, einer Legierungssorte, einem Verglasungsbereich, einem Beschlagtyp, einem Dichtungsmaterial, einem Oberflächenbehandlungsverfahren und einer anwendbaren Leistungsklassifizierung führt zu einem sinnvolleren technischen Gespräch, als einfach zu fragen, ob ein Produkt „hochwertig“ ist.
FAQ
Die folgenden Fragen befassen sich mit allgemeinen technischen Überlegungen bei der Auswahl und Spezifikation moderner Aluminium-Architekturöffnungen.
Warum eignet sich Aluminium für moderne Architekturfenster und -türen?
Aluminium kombiniert ein relativ geringes Strukturgewicht mit nützlicher mechanischer Festigkeit, ausgezeichneter Extrusionsflexibilität, Dimensionsstabilität und einer breiten Palette an Oberflächenveredelungsoptionen. Diese Eigenschaften ermöglichen es Herstellern, detaillierte Profilabschnitte zu erstellen, die Verglasungstaschen, Kammern, Dichtungen, Entwässerungswege und Hardware-Schnittstellen integrieren.
Ist 6061-T6 immer besser als 6063-T5?
Nr. 6061-T6 bietet im Allgemeinen eine höhere mechanische Festigkeit, während 6063-T5 sich hervorragend für die Architekturextrusion und die Herstellung detaillierter Profile eignet. Die geeignete Legierung hängt von den strukturellen Anforderungen, der Querschnittsgeometrie, den Fertigungsanforderungen und der beabsichtigten Anwendung ab.
Was sagt mir die Seriennummer eines Rahmens?
Eine Seriennummer identifiziert üblicherweise eine Profilfamilie oder ein Nennrahmenmaß innerhalb eines bestimmten Systems. Es dient der Organisation und dem Vergleich, sollte jedoch nicht als universelle Leistungsbewertung betrachtet werden, da Legierung, Wandstärke, Kammerdesign, Verglasung, Hardware und Testbedingungen variieren können.
Warum werden bei Aluminiumrahmen thermische Trennungen verwendet?
Eine thermische Trennung unterbricht den direkten Leiterpfad durch den Metallrahmen. Dies kann die Wärmeleistung verbessern und dabei helfen, die Oberflächentemperaturen im Innenraum zu regulieren, wenn das Gesamtsystem ordnungsgemäß mit geeigneter Verglasung und Abdichtung ausgestattet ist.
Welcher Öffnungsstil eignet sich am besten für die Belüftung?
Es gibt keine optimale Konfiguration für jeden Raum. Flügel- und Markisenkonstruktionen können für direkte Belüftung sorgen, während Schiebesysteme möglicherweise besser geeignet sind, wenn der verfügbare Öffnungsspielraum begrenzt ist. Bei der Auswahl sollten Luftstrom, Raumaufteilung, Reinigungszugang, Witterungseinflüsse und Betriebsgewohnheiten berücksichtigt werden.
Wie wichtig ist die Glasauswahl?
Glas ist einer der wichtigsten Teile der gesamten Öffnung. Seine Dicke, sein Gewicht, seine Scheibenkonfiguration, seine Sicherheitseigenschaften sowie seine thermischen oder akustischen Eigenschaften wirken sich auf das Rahmendesign, die Hardwareauswahl, die Kompatibilität der Glastaschen und die Gesamtleistung aus.
Kann die Oberflächenfarbe individuell angepasst werden?
Viele Architektursysteme aus Aluminium unterstützen eine breite Palette an Farben und Oberflächen. Abhängig von der gewählten Behandlung kann die Individualisierung standardmäßige Architekturfarben, metallische Effekte, Holzmaserungserscheinungen und projektspezifische Farbreferenzen umfassen.
Was sollte vor Produktionsbeginn überprüft werden?
Bestätigen Sie das zugelassene Profilsystem, die Legierung und Härte, die Öffnungsmaße, den Verglasungsaufbau, die Hardware, die Dichtungen, die Entwässerungsanordnung, die Oberfläche, die Farbreferenz, die Toleranzen, die Installationsschnittstellen und die geltenden Leistungsanforderungen. Genehmigte Zeichnungen sollten die endgültige Produktionskonfiguration widerspiegeln.
Kann für große Glasöffnungen dasselbe System wie für kleinere Fenster in Wohngebäuden verwendet werden?
Nicht unbedingt. Größere Öffnungen stellen andere Anforderungen an Struktur und Hardware, insbesondere wenn das Glas schwerer wird oder die Windeinwirkung zunimmt. Größere Baugruppen sollten anhand ihrer tatsächlichen Abmessungen, Belastungen, Profilgeometrie, Verstärkung, Verglasung und Verankerungsbedingungen überprüft werden.
Wie ist die Wetterleistung zu bewerten?
Luftdichtheit, Wasserdichtheit und Windwiderstand sollten zusammen mit der gesamten Montage berücksichtigt werden. Überprüfen Sie Dichtungen, Eckverbindungen, Entwässerungswege, Profilgeometrie, Verglasung, Hardware-Komprimierung, Installationsschnittstellen und die Bedingungen, unter denen die angegebenen Testergebnisse erzielt wurden.
Warum ist die Installationsqualität so wichtig?
Die Installation bestimmt, ob der technische Rahmen im tatsächlichen Gebäude ordnungsgemäß funktionieren kann. Ausrichtung, Anker, Umfangsfugen, Entwässerung, Glashalterung und Hardware-Anpassung beeinflussen alle den Betrieb und die Wetterleistung. Auch wenn die Installation inkonsistent ist, kann ein gut konzipiertes Produkt dennoch eine mangelhafte Leistung erbringen.
Welche Informationen sollte ein Hersteller für ein maßgeschneidertes Projekt erhalten?
Zu den nützlichen Projektinformationen gehören Öffnungsgrößen, Gebäudetyp, Umgebungseinflüsse, gewünschter Öffnungsstil, Glaskonfiguration, strukturelle Anforderungen, thermische Erwartungen, Ausführung und Farbe, Hardware-Präferenzen, Installationsbeschränkungen und relevante technische Standards.
Bessere Öffnungen durch bessere Spezifikation schaffen
Die Leistung einer modernen Fassadenöffnung ist das Ergebnis vieler miteinander verbundener Entscheidungen. Aluminium bietet eine anpassungsfähige Strukturplattform, aber das Endergebnis hängt auch vom Profildesign, der Legierungsauswahl, der Verglasung, der thermischen Trennung, den Dichtungen, der Hardware, der Entwässerung, der Oberflächenbehandlung, der Fertigungsgenauigkeit und der Installation ab.
Eine durchdachte Spezifikation beginnt daher bei den tatsächlichen Baugegebenheiten. Sobald diese Bedingungen verstanden sind, ist es einfacher, eine Öffnungskonfiguration auszuwählen, eine geeignete Rahmenfamilie zu definieren, das Verglasungssystem zu koordinieren, die erforderlichen Wetter- und Wärmeeigenschaften zu ermitteln und die während der Produktion und Installation erforderlichen Inspektionspunkte festzulegen.
Dieser Ansatz sorgt auch für eine bessere Kommunikation im gesamten Projekt. Architekten können die Entwurfsabsicht erläutern, Ingenieure können Leistungsanforderungen definieren, Beschaffungsteams können technische Konfigurationen vergleichen, Hersteller können genaue Produktionsdokumente erstellen und Installateure können mit klaren Schnittstellendetails arbeiten.
Für Projekte, die eine Kombination aus struktureller Leistung, klaren architektonischen Linien, Wettermanagement, flexiblen Oberflächen und praktischem Langzeitbetrieb erfordern, bieten sorgfältig konstruierte Aluminiumsysteme eine vielseitige Grundlage. Der Schlüssel liegt nicht in der Auswahl der kompliziertesten Konfiguration, sondern in der Auswahl der Konfiguration, die zum Gebäude, zur Umgebung und zur Art und Weise passt, wie Menschen den Raum nutzen werden.
Benötigen Sie eine technische Konfiguration für Ihr Projekt?
Für projektspezifische Profilauswahl, Öffnungskonfigurationen, Verglasungskompatibilität, Oberflächenbeschaffenheit und individuelle architektonische Anforderungen,Kontaktieren Sie unsum die technischen Details mit dem Herstellerteam zu besprechen.
